SimpleInterrupter (SI) — это плата с прерывателем, которая встраивается в ваш трансформатор Тесла и расширяет его функциональность. SI может управляться как с телефона на ОС Android, так и через оптический канал связи. При этом, он обладают широкими возможностями по воспроизведению музыки и очень гибко настраивается.

SimpleInterrupter

Управляющая программа

Руководство к управляющей программе находится в отдельной статье. Посмотреть его можно тут.

Механика

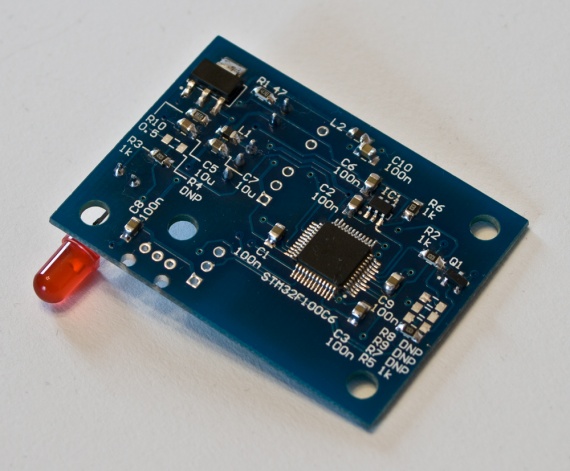

SI обладает размерами 48мм*35мм, имеет три крепежных отверстия и один светодиод.

Размеры SimpleInterrutper

Подключение

Для подключения к тесле, SI обладает двумя разъемами: выходного сигнала и питания.

Выходной сигнал имеет амплитуду 5В.
Напряжение питания должно быть в диапазоне 4.8-5.5В. Входной разъем питания без защиты от переполюсовки, поэтому, нужно быть осторожным при подключении.
Потребляемый ток — до 80мА. Назначение выводов подписано рядом с разъемами.

Выводы SimpleInterrupter

Варианты входов и выходов

SI очень гибко конфигурируется для работы в разных режимах и от разных источников сигнала. Возможные конфигурации:

  • Без внешнего входа — этот вариант монтируется по умолчанию. Предполагает работу только от bluetooth. Монтируется R9 или R2 без Q1.
  • С обычным оптическим входом. В этом режиме SI может принимать midi сигнал, работать с прямым оптическим входом. При этом монтируются компоненты U3 (IF-D95), R5, R2, Q1.
  • C оптическим выходом. При этом, SI принимает сигналы по bluetooth, а выдает через оптический передатчик. Монтируются компонент R4 и U3 (IF-E96)
  • С проводным входом (инвертированным) и оптическим выходом. Этот режим предназначен для подключения к MIDI сигналу. К примеру, к USB->MIDI переходнику. Монтируются U3 (IF-E96), R4, R7, R2, Q1
  • С проводным входом (неинвертированным) и оптическим выходом. Этот режим предназначен для подключения к инвертированному MIDI сигналу (после оптопары). Монтируются U3 (IF-E96), R4, R8

Номиналы резисторов R4 — 120 Ом, R7, R8 — 1кОм, R9 — 10кОм.

Черезвычайные ситуациии

Не смотря на то, что было приложено немало усилий, чтобы прерыватель работал рядом с трансформаторами тесла, все-же, его можно повредить разрядом теслы или слишком большим градиентом поля, которые очень легко получить с помошью трансформатора Тесла.

Из-за этого, Гарантия на SimpleInterrupter отсутствует

При слишком больших наводках, тактовый генератор микроконтроллера останавливается, а сторожевой таймер отключает теслу максимум через 1мс после запуска. Однако, не все теслы могут выдержать 1мс накачки, и, поэтому, настоятельно рекомендуется, включить защиту по току при работе теслы от SI иметь защиту по току.

Схема

Возможно, вам понадобится схема SI. Скачать ее можно тут.
