Курс по Altium Designer часть 9. Сборочный чертеж.
В качестве ответа на вопрос с форума, записал урок. В результате, у нас получится что-то вот такое:

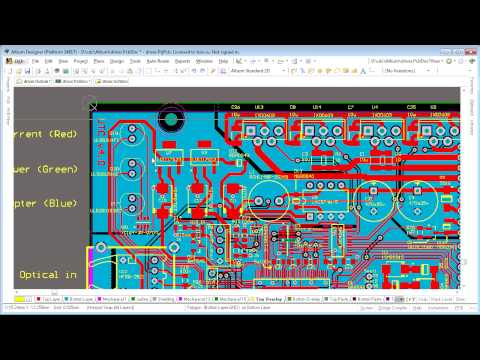

Собственно, само видео:
Собственно, само видео:
19 комментариев
gerbercam-файлы и композитные слои это делал.Неплохой способ, возьму на вооружение.

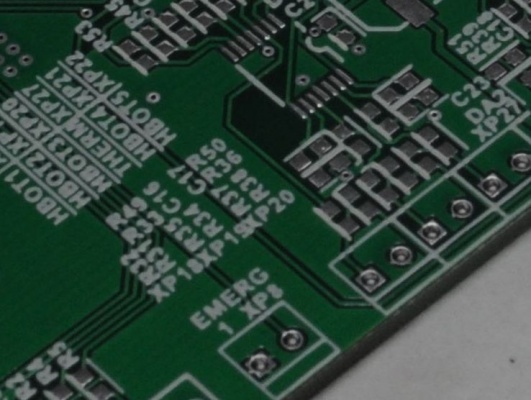

В данном видеоуроке заинтересовали выносные коментарии для компонентов. Свои платы я делаю по большому счету с шелкографией и часто для нанесения позиционных обозначений не хватает места. Выход из ситуации мною был также подсмотрен на китайских платах: обозначения группы элементов, стоящих рядом, наносятся в свободном месте платы с соответсвием ориентаций обозначения и корпуса компонента:
PS: сменить САПР захотелось для большего удобства работы, поскольку P-CAD в некоторых местах убог и коряв, однако, просматривая видеоматериалы, сложилось впечатление, что и Altium Designer не избавился от них. А тратить кучу времени для отработки навыков, доведенных до автоматизма в P-CAD, просто не охота. Будем посмотреть.
тоже недавно начал изучать альтиум.
интересует тот же вопрос!
вот сделали мы сборку по данному методу, однако для производства на сборочном чертеже
много чего ещё надо прописать, делаю сб.чертёж в АВТОКАДЕ,
КАК ТУДА ЭКСПОРТИРОВАТЬ ДАННУЮ СБОРКУ?
кто знает? если можно по подробнее…
и механический слой — сборочный чертеж где будут Ref и номинал(или название микросхемы).
(Я раньше в OrCad всегда так делал, там можно просто скопировать любое текстовое поле и вставить сколько нужно раз)
В альтиуме же REf всего один. Если поставил его в шелкографии, то на сборочном его уже не поставить. Как выйти из положения?
Но если использовать мех слои — графика компонента даже не выбирается (текст не в счет).
Объясните пожалуйста, какие слои и как готовить для компонентов, чтобы получить сборочный для топа и бот. Или нужно отдельно после разводки рисовать еще и сборочные слои? Или создавать компоненты для топа и бота отдельно?
