Как я 3D принтеру раму менял.

После того, как я запустил принтер с оригинальной рамой, стало понятно — для того, чтобы принтер печатал геометрически правильно, в любом случае, нужна новая рама.



В среднем по интернетам, пишут, что для этого нужно использовать металлическую раму. Смысл в том, что калибровка станка на котором режут метал переносится на принтер. А режущие станки, обычно, откалиброваны очень хорошо.

Рама

На местной барахолке я нашел объявление о продаже такой рамы. Вот оно. Как оказалось, та рама, которая там выставлена — под другие длинны валов, а я не хотел свои подпиливать, поэтому, заказал версию 2.01 (описание версий тут). В ней исправлены несколько косяков и должны подходить мои валы. Обошлось это счастье в 1170 грн.

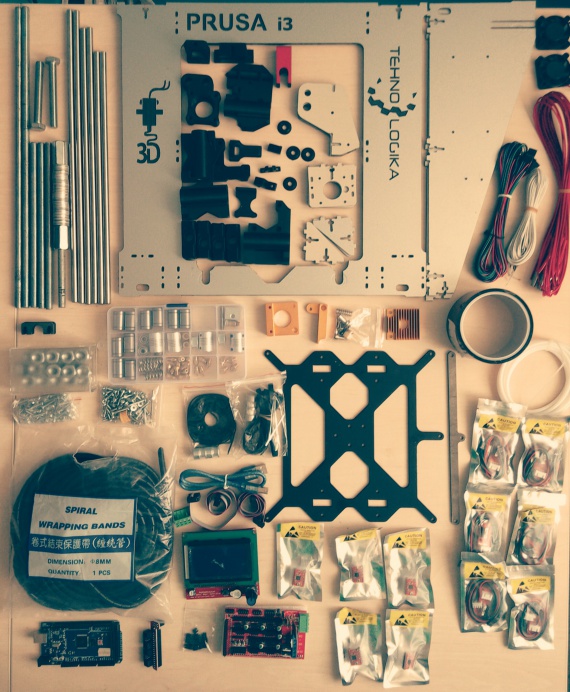

Рама резалась долго, чуть больше недели. Вот, что я получил:


Метал — твердый, покрыт слоем чего-то еще более твердого:

Покраска

Сначала я думал отдать раму на порошковую покраску, но на ней были заусеницы, и, если их не убрать, принтер не собрался бы. А раз я уже возьмусь за напильник, то и покрасить ничего мне не помешает.

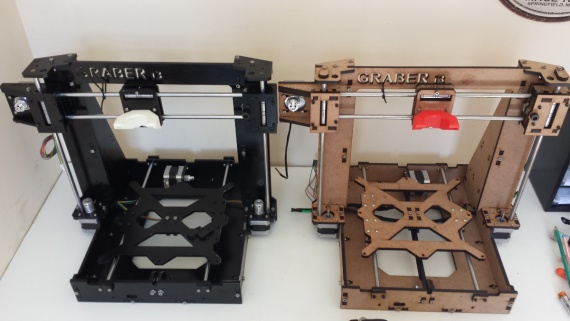

Поверхности я чистил наждачным кругом для болгарки, а заусеницы — болгаркой и напильниками. Обезжиривал чем было — уайт спиритом. Для покраски, я на половину собрал принтер — там есть пара деталей который вставляются друг в друга. Если покрасить их по отдельности, а потом собрать, то всю краску сдерет в процессе. Я покрасил принтер в черный мат из баллончика. Красится на удивление легко! Вот что получается:

Поверка

Тут пришел VRP с поверочной линейкой и огорчил меня. Оказалось, что валы довольно кривые, а подшипники люфтят чуть больше чем дофига. На фото видно плохо, но по станкостроительным меркам это — ужас-ужас. Зазор около 0.3мм.


Тут вроде как нужно менять валы, но, как оказалось потом, это — не самая большая беда. Дело в том, что 8мм валы гнутся под нагрузкой, и, чтобы кардинально решить проблему нужно переходить хотя бы на 10тку. Было принято стратегическое решение оставить все как есть и просто поменять несколько клинящих подшипников. Как оказалось потом, люфты пропадают, если несколько подшипников одеть на кривые валы. Магия…

Еще Витя принес мне индикатор для поверки стола, но, это я сделаю после того, как закончу все доработки.

Сборка

Как оказалось, эта сталь очень твердая. Она тупит напильники и сверла. А сверлить ее нужно, поэтому я придумал супер методику сверления — сначала сверлится отверстие твердосплавным сверлом на 1.5мм, а, потом, расширяется до 3.5мм обычным сверлом. Такими плясками удается просверлить отверстие минут за 5. Если вы будете заказывать раму там-же, рекомендую найти 3.5мм твердосплавное сверло и очень аккуратненько сверлить отверстия им.

Насчет метизов, я закупил список, который был на сайте репрапа, но их получилось значительно больше чем нужно. Кстати, очень рекомендую использовать именно такие гайки, которые там указаны — с нейлоновыми втулками. Очень хорошо держат винты.



Ремень оси Y не подошел от старой рамы к новой, пришлось его заказать и еще подождать. Еще, я долго думал, куда бы примостить блок питания и не нашел места луче, чем в немного подвешенном состоянии. Вот так:

Что дальше?

И вот, принтер печатает. Печатает он даже сейчас не плохо, но, на самом деле, я старался его запустить как можно быстрее для того, чтобы он смог печатать детали для самого себя. А теперь начнется самое интересное — допиливание и калибровка, но это — уже в следующей статье :)

Кстати, старая рама оказалась не такой уж и косой и ушла squid 'у, так-что, посмотрим, что он на ней сможет сделать :)
