Оповещатель о появлении сетевого напряжения
У нас довольно часто пропадает электричество, и, для борьбы с этим явлением, у нас есть генератор. Генератор включается и выключается в ручную. Но как узнать, что электричество появилось и стоит отключить генератор? Для этого я сочинил простой оповещатель.
Оповещатель работает так — если есть напряжения и с генератора и на одной из фаз сети, начинаем пищать.
Естественно, такие вещи лепятся из того, что есть под рукой. Вот и у меня под рукой был звонок «videotronic type 02». Осталось купить релюшку. Схема получилась вот такая:

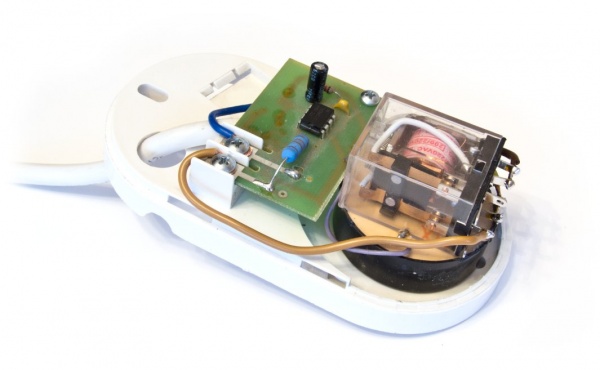

Как оказалось, при небольшом допиливании (точнее, отпиливании куска платы), релюшка влазит в звонок:
Сам, звонок сделан на специально предназначенной для этого микросхеме LS1240. Довольно интересная микросхемка, работает прямо от сети.
Ну, и, конечно, съемка испытаний:
Теперь эта штуковина ждет своей установки в щиток.
Оповещатель работает так — если есть напряжения и с генератора и на одной из фаз сети, начинаем пищать.
Естественно, такие вещи лепятся из того, что есть под рукой. Вот и у меня под рукой был звонок «videotronic type 02». Осталось купить релюшку. Схема получилась вот такая:
Как оказалось, при небольшом допиливании (точнее, отпиливании куска платы), релюшка влазит в звонок:
Сам, звонок сделан на специально предназначенной для этого микросхеме LS1240. Довольно интересная микросхемка, работает прямо от сети.
Ну, и, конечно, съемка испытаний:
Теперь эта штуковина ждет своей установки в щиток.
11 комментариев
Первый — почему такая схема, с учетом самоблокировки не может сама вырубить генератор?
И второй вопрос, вытекающий из первого — допустим, неплохо бы и подождать некоторое время после повторного включения сети, что помешало использовать реле времени? Все равно ж релюшку пришлось покупать :)
Кароч, ставь микроконтроллер, полюбому понадобится :)
А подобную И-логику я реализовывал в переносной сигнализации.
Кстати есть отличная книга по построению релейной логики:
Юрасов А.Н. Теория построения реленых схем(1962г.). называется.
Несмотря на свой полувековой возраст данные в ней не устарели :)
И у меня второй ответ вытекает из первого :) Звонок зазвонил — а выключать или нет генератор решает уже человек. Такой себе биологический таймер.
