Эмбеддеровка 18.08.2013: отчет и teardown принтсервера
Не смотря на мое опоздание, компашка (Artyr , Vasiliy_Br , VIC_G , Pavlya ) меня таки дождалась и мы выдвинулись. По пути, к нам присоединился Sharix .
![мы мы](https://tqfp.org/uploads/images/00/00/01/2013/08/19/88bcf1.jpg)
Закупившись, мы сели на маршрутку, которую, кстати, совсем не пришлось ждать и поехали к озеру. До озера ехать оказалось совсем не долго.
Найти относительно безлюдный пляж на ближней к трассе стороне озера не получилось, поэтому мы пошли кнудистскому пляжу: там традиционно меньше людей.
![Дислокация Дислокация](https://tqfp.org/uploads/images/00/00/01/2013/08/19/b558f361f1.jpg)
Развернулись и первые два человека рассказали о себе: чем занимаются, какие есть проекты. После чего, половина пошла купаться, половина осталась на берегу. Вода оказалась отличной, мне понравилось.
Накупавшись, мы вылезли, разрезали арбуз (спасибо Vasiliy_Br ) и послушали еще двух «подследственных».
![Арбуз :) Арбуз :)](https://tqfp.org/uploads/images/00/00/01/2013/08/19/02e0df.jpg)
После этого, пошли размялись в фрисби с собачками. Было хорошо! Да, в этот раз я фотографировал мало, поэтому фотографий нет.
По сложившейся традиции, послушали еще двоих. Довольно хороший получился формат — доклады по два человека, разделенные развлечениями. И все успевают все рассказать и не засиживаемся на месте.
После этого, устраиваем еще одно купание. Солнце уже заходит, начинает холодать, поэтому второй заплыв получился недолгим. Позвонил еще один человек (piroJOKE ), поэтому мы решили немного задержаться и подождать.
Пока он шел, устроили деребан принт-сервера axis 150.
Микросхемки:
24c16 — SERIAL 16K (2K x 8) EEPROM
HY628100A — 128Kx8bit CMOS SRAM
74LS38 — QUAD 2-INPUT NAND BUFFER (OPEN COLLECTOR)
tms29f040 — 524288 by 8 bit flash ( 512кБайт )
74ls245 — OCTAL BUS TRANSCEIVER
N82503 — DUAL SERIAL TRANSCEIVER.
UC3843 — CURRENT MODE PWM CONTROLLER
LM7705 — Low Noise Negative Bias Generator (да, ее мы пропустили).
Что-то мы увлеклись микросхемками, а смотреть нужно было не на них, а на плату. к примеру, похоже, существует несколько разных конфигураций принтсервера. Для выбора конфигурации служат резисторы-перемычки (синяя стрелка).
Кварц (или резонатор) обычно — самый чувствительный к помехам элемент в схеме, поэтому для того, чтобы он корректно работал нужно принимать специальные меры. Вот, в данном случае, ножки экранированы земляным кольцом (зеленая стрелка).
Ну и вообще, плата разведена хорошо. К примеру, можно увидеть как разделаются полигоны для питания, цифровой и развязанной частей (красные стрелки).
![AXIS 150 верх AXIS 150 верх](https://tqfp.org/uploads/images/00/00/01/2013/08/19/8b7af6.jpg)
![AXIS 150 низ AXIS 150 низ](https://tqfp.org/uploads/images/00/00/01/2013/08/19/fc0ffa.jpg)
Обратный путь мы решили идти пешком, а не ждать маршрутки.
Итак, что было сделано хорошо:
Что можно было сделать лучше:
До встречи в следующий раз!
![мы мы](https://tqfp.org/uploads/images/00/00/01/2013/08/19/88bcf1.jpg)
Закупившись, мы сели на маршрутку, которую, кстати, совсем не пришлось ждать и поехали к озеру. До озера ехать оказалось совсем не долго.
Найти относительно безлюдный пляж на ближней к трассе стороне озера не получилось, поэтому мы пошли к
![Дислокация Дислокация](https://tqfp.org/uploads/images/00/00/01/2013/08/19/b558f361f1.jpg)
Развернулись и первые два человека рассказали о себе: чем занимаются, какие есть проекты. После чего, половина пошла купаться, половина осталась на берегу. Вода оказалась отличной, мне понравилось.
Накупавшись, мы вылезли, разрезали арбуз (спасибо Vasiliy_Br ) и послушали еще двух «подследственных».
![Арбуз :) Арбуз :)](https://tqfp.org/uploads/images/00/00/01/2013/08/19/02e0df.jpg)
После этого, пошли размялись в фрисби с собачками. Было хорошо! Да, в этот раз я фотографировал мало, поэтому фотографий нет.
По сложившейся традиции, послушали еще двоих. Довольно хороший получился формат — доклады по два человека, разделенные развлечениями. И все успевают все рассказать и не засиживаемся на месте.
После этого, устраиваем еще одно купание. Солнце уже заходит, начинает холодать, поэтому второй заплыв получился недолгим. Позвонил еще один человек (piroJOKE ), поэтому мы решили немного задержаться и подождать.

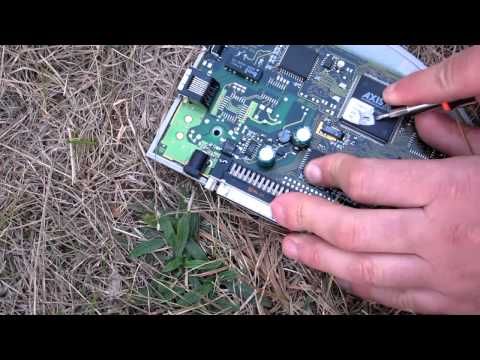

Пока он шел, устроили деребан принт-сервера axis 150.
![](https://img.youtube.com/vi/hEQvb-IE8HM/0.jpg)
![](https://tqfp.org/plugins/videopic/templates/skin/default/images/play.png)
Микросхемки:
24c16 — SERIAL 16K (2K x 8) EEPROM
HY628100A — 128Kx8bit CMOS SRAM
74LS38 — QUAD 2-INPUT NAND BUFFER (OPEN COLLECTOR)
tms29f040 — 524288 by 8 bit flash ( 512кБайт )
74ls245 — OCTAL BUS TRANSCEIVER
N82503 — DUAL SERIAL TRANSCEIVER.
UC3843 — CURRENT MODE PWM CONTROLLER
LM7705 — Low Noise Negative Bias Generator (да, ее мы пропустили).
Что-то мы увлеклись микросхемками, а смотреть нужно было не на них, а на плату. к примеру, похоже, существует несколько разных конфигураций принтсервера. Для выбора конфигурации служат резисторы-перемычки (синяя стрелка).
Кварц (или резонатор) обычно — самый чувствительный к помехам элемент в схеме, поэтому для того, чтобы он корректно работал нужно принимать специальные меры. Вот, в данном случае, ножки экранированы земляным кольцом (зеленая стрелка).
Ну и вообще, плата разведена хорошо. К примеру, можно увидеть как разделаются полигоны для питания, цифровой и развязанной частей (красные стрелки).
![AXIS 150 верх AXIS 150 верх](https://tqfp.org/uploads/images/00/00/01/2013/08/19/8b7af6.jpg)
![AXIS 150 низ AXIS 150 низ](https://tqfp.org/uploads/images/00/00/01/2013/08/19/fc0ffa.jpg)
Обратный путь мы решили идти пешком, а не ждать маршрутки.
Итак, что было сделано хорошо:
- Встреча удалась
- Хорошо сработал формат два человека-перерыв
- Вода на этот раз была отличной
- «деребан» тоже хорошо прошел
- Встреча получилась намного более эмбеддерской чем предыдущая
Что можно было сделать лучше:
- Не опаздывать
- Быть внимательнее на «деребане»
- Устроить hands-on
До встречи в следующий раз!
