Что означает мощность супрессора?

Обычно, первое, на что обращают внимание при выборе супрессора — это его пиковая мощность. Как оказывается, этот параметр весьма неоднозначный, и, иногда супрессоры с большей пиковой мощностью могут быть хуже, чем с меньшей.



Производитель измеряет пиковую мощность супрессора, пропуская через него ток возрастающие по амплитуде импульсы тока, до тех пор, пока супрессор не сломается. Падение напряжения на супрессоре в момент пика тока умноженное на значение тока и есть его пиковая мощность. Ток пропускаются не постоянный, а определенной формы, обычно это 8/20 мкс или 10/1000 мкс (первая цифра — время нарастания тока, вторая — время за которое ток уменьшается в два раза).

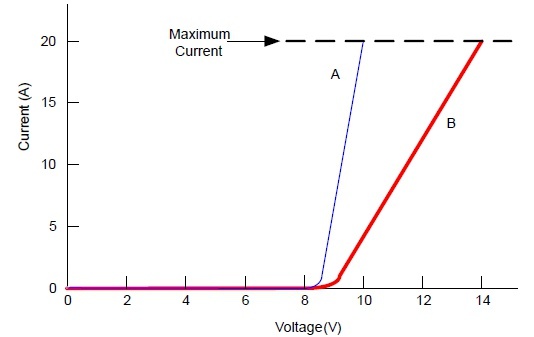

Рассмотрим два супрессора, ВАХ которых в изображены на картинке.


При токе в 20А, на супрессоре «A» падает напряжение 10В, а на супрессоре «B» — 14В. Очевидно, что супрессор А лучше защитит схему от повышенного напряжения, но давайте сравним мощности.

Для супрессора А: 20А*10В = 200Вт
Для супрессора B: 20А*14В = 280Вт

Вот и получается, что супрессор с большей пиковой мощностью защищает хуже, чем с меньшей. Кроме того, при этом он еще и греется больше.

За наклон ВАХ отвечает динамическое сопротивление и чем оно меньше, тем лучше. Мало кто из производителей пишет его на прямую в даташитах, но, зато часто пишут максимально напряжение при максимальном токе, поэтому два супрессора на одинаковое напряжение легко сравнить по этому параметру.

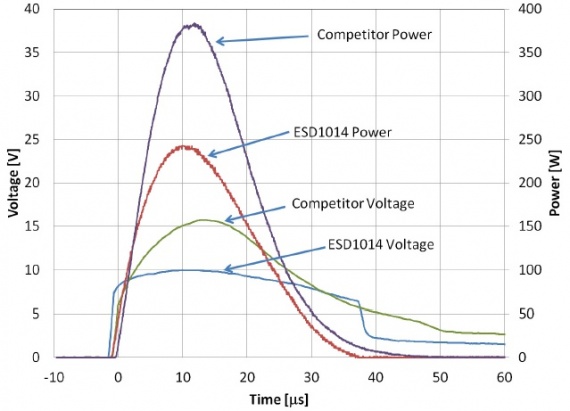

Вот, к примеру, графики напряжений и мощности для пары супрессоров разных фирм:


Так-что, выбирайте супрессоры правильно, и смотрите не только на его мощность!

Эта статья — свободный перевод appnote ON Semiconductor "Ambiguity of the Peak Power Rating of TVS Devices"
