STEP-модели: Одиночные потенциометры фирмы ALPHA. 3RP/1610N-XA1 Series

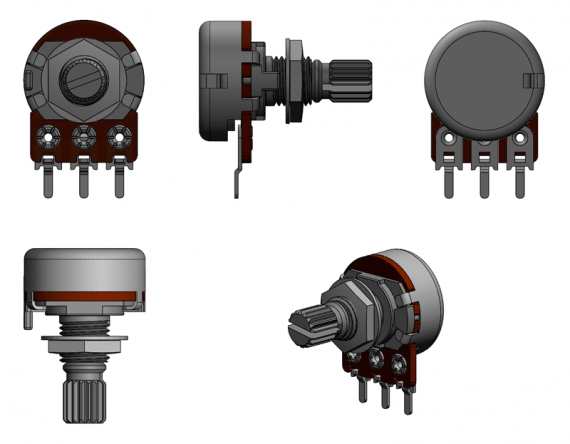

3D-модели популярных одиночных переменных резисторов фирмы ALPHA. Серия 3RP/1610N-XA1, диаметром 16 мм, для монтажа в плату. Все виды вала.

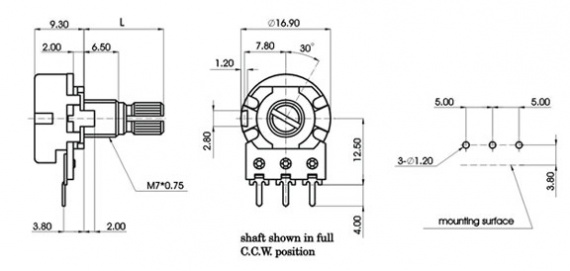

Чертеж серии:


Три вида вала — зубчатый (knurled, KQ-тип), с пропилом (slotted, S-тип) и с плоским шлицем (flat, F-тип). Шайба и гайка в комплекте.
Форма и длина вала L закодирована символом в названии резистора ...1610N-XA1…

		CODE A B C D G LENGTH 15.0 20.0 25.0 30.0 12.0
		CODE P Q R S T U LENGTH 10.0 15.0 20.0 25.0 30.0 40.0
		CODE 0 1 2 7 8 3 4 5 LENGTH 10.0 12.0 15.0 17.0 18.0 20.0 25.0 30.0

Подробнее о резисторах можно почитать на официальном сайте.

Скачать бесплатно
