Заказ плат в китае

Компоненты
Всем привет, это моя первая запись в сообществе, раньше достаточно долго наблюдал и читал. Теперь есть о чем рассказать самому.
Картинка для привлечения внимания

Итак решили мы собрать один девайсик, для которого необходимо было заказать печатные платы. Сначала отправил местным производителям, но почему-то мне так никто и не ответил. Решил делать заказ в Китае. Сразу же вспомнились seeedstudio, но там максимальное кол-во слоев 2 (а нам нужно было сначала 6, но потом отказались от того девайса). Вобщем полез я на алиэкспресс и нашел там несколько фирм которые занимались производством печатных плат. Написал им на почту (выбрал пальцем в небо 2 или 3 фирмы). Быстрее всех отреагировали те ребята которым я и заказал в итоге платы.

Для начала сроки. У нас были четырехслойные платы в заказе, поэтому они сказали что займет по времени производство 6-8 дней (как позже выяснилось работают они и в воскресенье, ну или нам так повезло)
Первый заказ состоял из шести позиций:
  • 2 четырехслойные платы (15 и 40 шт соответственно)
  • 2 двухслойные платы (каждых по 15 штук)
  • 2 трафарета
Оплатили мы его 13.06 (594 у.е. с учетом доставки EMS)

Начали ждать 6-8 дней, но потом нам в голову взбрело сделать ещё один заказ — 100 штук маленьких 4-х слойных плат, оплатили их мы 16.06 (162 у.е. с учетом доставки). Китайцы сказали что им нужно будет на 1 день больше изначально заявленного срока из-за добавлений к заказу.

22.06 Прислали трек номер, но правда трекаться начало через несколько дней(стоит заметить что сразу прислали левый трек номер какой-то, но после того как я им это указал в течении часа дали нормальный). Как обычно улетело из Китая, где-то пропало на пару дней и вот уже сегодня я после работы счастливый побежал забирать посылку из ЕМС. Кстати доставило что в ЕМС у нас в городе работает всего 2 человека и один из них в отпуске, но тот сотрудник которого я вчера и сегодня доставал по телефону — не пришла ли моя посылка очень доброжелателен, спасибо!

Доехало за 10 дней. Получается что с момента оплаты до момента получения — 19 дней. 9 из них производство и 10 доставка.

Приехало вот в такой вот патриотично замотанной скотчем коробке:
Грызун для сравнения размеров

Внутри на самом деле было 2 коробки, в той что побольше — лежали трафареты (кстати неладное я почуял сразу, как только получил коробку, но об этом пожже), в той что поменьше — платы. Коробка достаточно увесистая, наверное кило 5 весит.

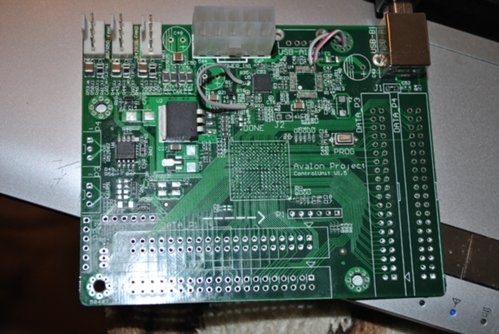

Содержимое коробки с платами
Ещё платки


Теперь о неладном)

Я насмотревшись как BSVi ваяет с помощью трафаретов свои контроллеры решил тоже заказать трафареты (на 2 самые злобные платы) ибо перспектива мазать платы из шприца меня не радовала (особенно где 90% рассыпухи 0402) Ну и соответственно трафарет я себе представлял как кусок железа (хотя и подозревал о существовании других)

Вобщем говоря, увидев габарит коробки я сразу понял что прислали мне не кусок железа (кстати трафареты у них 46 баксов на любую плату, режут как я понял лазером). Дальше фотки трафаретов
Общий вид
Отверстия чуть ближе
Маркировка

Но как говориться нет худа без добра, буду на выходных изобретать под эти трафареты стол)

Отверстия очень ровные и в целом трафареты выглядят качественно.

Теперь к вопросу стоимости (цены без учета доставки)
На всех платах зеленая маска и белый шелк
  • 4 слоя 100х80 мм 15 штук 132$
  • 4 слоя 138х38 мм 40 штук 152$
  • 2 слоя 317х45 мм 15 штук 69$
  • 2 слоя 80х76 мм 15 штук 46$
  • 4 слоя 25х50 мм 100 штук 149$
  • 6 слоев 122х88 мм 5 штук 279$, 50 штук 513 (эти не делали просто интересовались)
Трафареты у них по 46$.
Ну и хотелось бы сказать что с ростом кол-ва цена значительно падает. Например плату 2 слоя 80х76 5 штук стоили бы 30$

Стоит заметить, что кроме герберов принимают файлы Altium'a (сказали что их инженеры сами все сделают), из кикада принимать не захотели, попросили герберы (делал первый раз в жизни но все получилось)

Вобщем мне очень конторка понравилась. Кстати, как заметил BSVi сайт у них страшный, но с конторами с нестрашными сайтами страшно связываться )

Вот их контакты
www.szviivtech.com/
www.aliexpress.com/store/707485
и мыло менеджера avril@szviivtech.com (кстати складывается такое впечатление что один работает, а второй рядом спит, потом меняются, отвечают обычно быстро и даже в выходные, кстати второй заказ они приняли в воскресенье)
Прошу камнями сразу не забрасывать это мой первый пост) Если где-то натупил — напишите.
P.S. Ещё едет заказ из Farnell, если интересно поделюсь впечатлениями.
