SimpleTesla. Знакомство

Предисловие

SimpleTesla разрабатывалась у нас на глазах, на форумных страницах в течении последних двух лет и практический любой член сообщества знает её, как облупленную. Различные её версии уже давно радуют своих покупателей, однако статей о ней по какой-то причине до сих пор не выходило. Что-же, настало время исправить эту досадную оплошность, встречайте первую часть из серии, где мы ознакомимся с возможностями проекта и попробуем его запустить.

Вступление

Что же представляет собой SimpleTesla?
Любой, так или иначе связанный с тесластроением человек знает, насколько извилист путь койлера.
Зачастую, при разработке трансформаторов Теслы с нуля могут уйти годы лишь на первые эксперименты, за которые неизбежно будет накуплено оборудования для целой домашней лаборатории и сожжен добротный ящичек компонентов. Многих радиолюбителей отпугивают подобные трудности, а обычные люди зачастую и вовсе не догадываются о возможности создавать рукотворные молнии.
При подобных обстоятельствах и возникла идея разработки недорогой и доступного для запуска даже начинающим радиолюбителем продвинутого контроллера трансформаторов Теслы. Simple в названии означает вовсе не простоту конструкции, а исходит из того факта, что пользователю не придётся ничего изобретать с нуля, сидя ночами за паяльником или осциллографом.
ST даёт каждому возможность собрать свою установку и получить электрические разряды прямо здесь и сейчас.

Основные особенности:

• Одноплатная конструкция

Поголовное большинство твердотельных трансформаторов представляют собой модульную конструкцию, ST же компактно объединяет абсолютно всё необходимое для работы на одной печатной плате, а именно:

• Процессорную и радиочасть;
• Драйвера затворов и GDT;
• IGBT полумост;
• Сетевой фильтр и выпрямитель;
• Конденсаторы MMC;
• Трансформатор обратной связи;
• модуль OCD;
• Модуль оптического приёмника;
• Модуль подсчёта реальной частоты вторички;
• Импульсный блок питания цифровой части.

Посмотреть схему можно вот здесь.

• Микропроцессорная управляющая часть

ST в отличии от других катушек построена не на железной логике, она управляется программно, благодаря бортовому микроконтроллеру.
Это позволило не только разместить продвинутый прерыватель прямо на плате, но ещё и контролировать аппаратные узлы конструкции.

• Режимы работы:
• Режим burst-mode прерывателя;
• Режим MIDI прерывателя;
• Режим подсчёта реальной частоты вторички.

• Возможности MIDI прерывателя:
• Приём MIDI данных через оптоприёмник или Bluetooth;
• Регулировка громкости воспроизведения MIDI;
• Отображение линейки времени и контроль ползунка воспроизведения трека;
• Функции ADSR, LFO и портаменто.

• Ограничительные настройки:
• Порог срабатывания OCD;
• Максимальная ширина импульса;
• Предельная частота импульсов;
• Степень затухания импульсов у частоты среза.

• Программное обеспечение

На данный момент написана полноценная управляющая программа для мобильной платформы Android, что позволит управлять установкой с большинства современных смартфонов и планшетов.
Подробному описанию программных возможностей была посвящена отдельная статья:
Управляющая программа SimpleTesla/SimpleInterrupter

Загрузить последнюю версию приложения можно на Google Play, он же Android Market.

Как запустить?

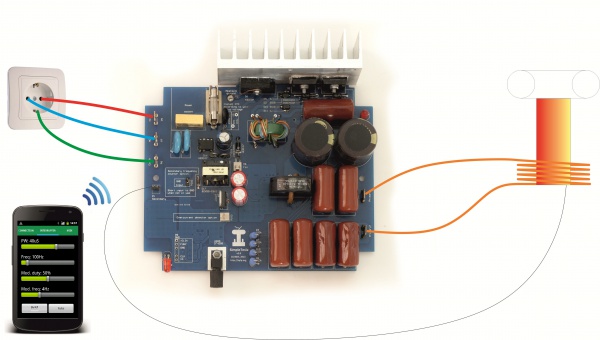

ST не нуждается в настройке и является готовой к работе конструкцией. Всё, что необходимо пользователю- это подключить питание, подключить трансформатор, и запустить приложение на своём смартфоне:

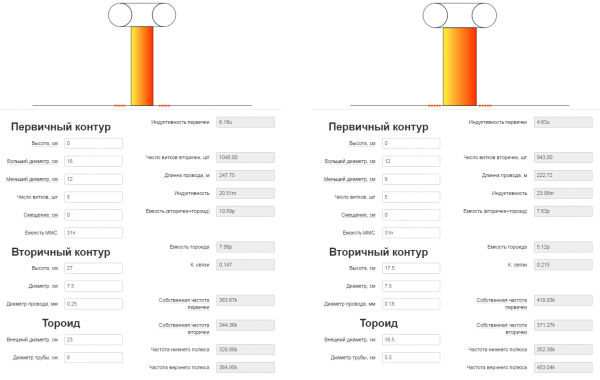

Гайд по намотке трансформатора:

Оптимальной частотой для системы являются 350-400 кГц, что вытекает из параметров GDT, MMC и используемых IGBT транзисторов. На данный момент было испытано 2 различных по размеру варианта намотки, именно их мы и рекомендуем к изготовлению:


Так же всегда можно рассчитать свой трансформатор в Калькулятории.

Заключение

Что-же, напоследок было бы не плохо взглянуть на конструкцию в работе:

В следующих статьях мы подробней ознакомимся с процессом изготовления трансформатора, рассмотрим интересные схемотехнические решения и дополнительные возможности, такие как воспроизведение полифонических треков на нескольких SimpleTesla и подключении их к MIDI-совместимым музыкальным инструментам.

Ещё увидимся!
