Тороиды для SimpleTesla

Наверное, самая сложная конструктивная чать теслы — тороид. Если тесла достаточно большая, тороид можно сделать из алюминиевого воздуховода. Но если тесла маленькая, такая как SimpleTesla, начинаются приключения.

Из проволоки

Самый простой и дешевый вариант — свить тороид из алюминиевой проволоки.

Проволоку стоит брать как можно толще, 3мм диаметром минимум. Ее нужно намотать на канализационную трубу диаметром 32мм виток к витку и согнуть получившуюся колбасу в тороид. Концы проволоки можно либо связать между собой медной проволочкой, либо спаять припоем для алюминия.

Естественно, можно взять и медную проволоку, и медную трубку, но она стоит гораздо дороже. Для тороида SimpleTesla нужно 7м проволоки с жилой 3мм. Такой тороид очень прост, выглядит неплохо и работает достаточно хорошо.

Из шпаклеванной гофры

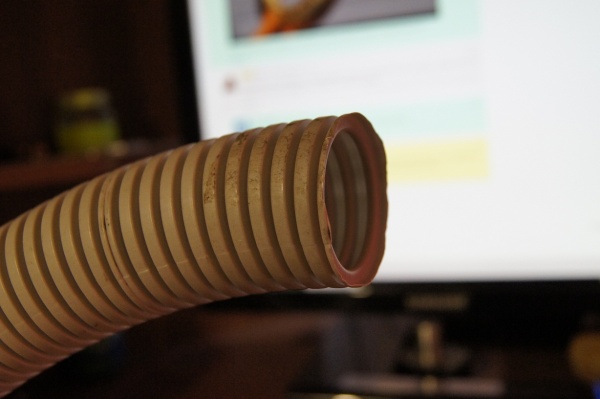

Если у вас время и желание, то можно сделать тороид из гофры и шпаклевки. Для этого нужно найти гофру диаметром приблизительно 40мм. Гофры такого диаметра бывают для проводов и для канализации. Я взял гофру, которую использую для подключения раковин к канализации.



Согнул ее в бублик, а место стыка связал проволочками:


Дальше нужно зашпаклевать гофру до того, чтобы она стала ровной. Это делается в несколько слоев, у меня получилось 5. Я использовал готовую акриловую шпаклевку, она продается в ведерках от 1кг в строительных магазинах и стоит относительно не дорого. Так-же я попробовал гипсовую шпаклевку, но она оказалась намного хуже. Вот так выглядит бублик после первого слоя шпаклевки:



Пару последних слоев нужно затирать наждачкой (я использовал зерно 240), чтобы они становились гладкими. Затирал я в ручную. Вот так выглядит последний слой перед затиркой:



А вот так — после затирки:


Теперь будем клеить фольгу на тороид. Для этого его неплохо бы обработать грунтовкой, чтобы шпаклевка не осыпалась. В принципе, можно использовать очень сильно разбавленный ПВА.

Дальше, нужно к тороиду приклеить алюминиевую фольгу или скотч. Как оказалось, это не так уж и просто — фольга постоянно рвется.

К сожалению, я процесс не сфотографировал, но, в общих чертах, это выглядело так — я разрезал обычную кухонную фольгу на полоски по 10мм (отрезал прямо вместе с картонной трубой канцелярским ножом), обматывал ими тороид, периодически промазывая ПВА.

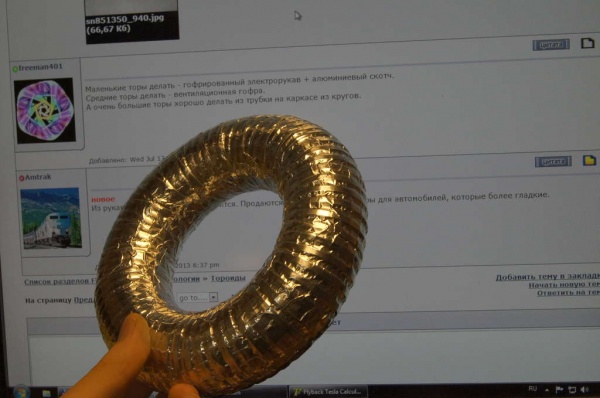

Результат выглядит вот так:

Из воздуховода от ВАЗов

Оказалось, что наш автопром выпускает очень подходящие для SimpleTesla алюминиевые гофротрубы. Правильное ее название «Гофрированный шланг забора подогретого воздуха из зоны выпускного коллектора». Ее диамтер 50мм, что очень даже нам подходит.



Продается она в любом магазине автозапчастей, который торгует запчастями для ВАЗов и стоит 15грн (порядка 2$). Ее длинна точно подходит для того, чтобы согнуть правильный тороид для ST.

К сожалению, качество у них не блещет (возможно, оно бывает разным)


В любом случае, пока это — самый простой способ получить приличный тороид. Начала связываем гофру. Для этого нужно сначала продень проволочки, а потом их закрутить. Торчащие остатки отрезать и вмять в гофру.


Дальше, для того, чтобы не оставалось острых краев, нужно заклеить гофру алюминиевой фольгой. Фольга хорошо клеится на суперклей.


Для того, чтобы не было видно стыка, можно заклеить стык изолентой. Для симметрии, изоленту пришлось прицепить еще в нескольких местах. В принципе, можно замотать изолентой весь тороид, тогда не будет видно и самой гофры.



Внутренняя вставка сделана из куска картона, обернутого фольгой. Диаметр получился 64.5мм. Для того, чтобы обеспечить контакт с тороидом, ушки фольги не загибаются, а вдавливаются в ребра тороида с нижней стороны.



Вот и получился тороид очень быстро (порядка получаса, не считая закупки деталей) и дешево (порядка 3$). Естественно, его можно обмотать изолентой, зашпаклевать, покрасить, итп. Тут может быть полный полет фантазии.
