Модульный ЦАП на AD1853. Часть 4. Питание

Аудиотехника


Долго я думал как и на основе чего организовать питание. В итоге пришел к выводу, что надо делать на тех комплектующих, что есть в наличии.


Как я уже упоминал ранее, хорошим тоном считается разделение аналоговых и цифровых компонентов по питанию.
Поэтому кормить схему будут 2 трансформатора, выдающие каждый по 2х15 В переменного напряжения.
Один трансформатор будет питать «выхлоп» — все имеющиеся там ОУ. Второй — остальное, включая аналоговую часть ЦАПа.

Цифра
Стабизизаторы для цифровой части 78-я серия. Потому что есть в наличии. Хотел купить какие-нибудь получше, малошумящие… но в итоге передумал: кажется, что не дадут они эффекта при нынешнем моем звуковом тракте, следующем за ЦАП. Но в питание аналоговой части ЦАП все же поставил чуть лучший стабилизатор — ADP3303.

Аналог
В питание аналоговой части поставил стабилизатор M5230L — идельный вариант для такого случая. Включение по даташиту — с дополнительными транзисторами для большей токоотдачи.

«Банки» в выпрямителе — Chemi-Con SXE серии, все остальные электролиты — ELNA Cerafine ROA серии, неполярные по 1,5 мкФ — WIMA SMD-PEN серия — все из имеющихся запасов.

Как-то так. Суховато получилось, но все более-менее стандартно.
Теперь я вплотную подошел к любимому занятию — трассировке :)

Приложу еще всю схему, чтобы была тут рядышком: скачать pdf.

Все части: Часть 1 Часть 2 Часть 3 Часть 4

13 комментариев

avatar
Да, 78хх в данном случае более, чем достаточно. А питать можно не от разных трансформаторов, а просто от разных обмоток трансформатора. Делается это для того, чтобы «звездность» земли получалась лучше.
avatar
А меня толкает на применение двух трансформаторов еще один факт — не хочу один большой, хочу 2 поменьше, чтобы общая высота устройства была поменьше (до 50 мм). Посмотрим, что удастся приобрести…
avatar
на ноги питания ад8066 кроме конденсатора на 10 нан нужно еще повесить электролиты. Микрофорад так на 100 минимум
avatar
Спасибо, сделаю.
avatar
Хочу вот этот трансформатор взять: goo.gl/LkZ2O
Что скажете? Дороговато правда…
UPD: Дешевле на заказ в России намотать :)
avatar
И еще вот что подумал: если делать на трансформатор заказ, то тогда две верхние (по схеме) обмотки можно сделать 5В, получится избавиться от лишних стабилизаторов (7809, 7805 в «гигантском» TO220). Поставить для каждой обмотки по ADP3303 и их будет достаточно.
avatar
Если внешний вид важен, то так красиво не намотаешь. С другой стороны, действительно, дороговато.
avatar
Не, почему… Был один товарищ, который на заказ мотал станочком.
avatar
Цап (если делать как надо и для себя) вообще дело не дешовое.
Мне интересно- как будут соединятся земли? Если планируется в одной точке через бид, то я не советовал бы. Из опыта лучше соединить земляные полигоны напрямую где-то на одну четветь всей длины
avatar
Земли хотел соединять на плате одной единственной перемычкой.
Что такое «бид»?
avatar
Бид- это такая маленькая катушка на феррите.У которой импенданс растет с увеличением частоты
Для примера:
il.mouser.com/ProductDetail/Taiyo-Yuden/BKH1005LM182-T/?qs=sGAEpiMZZMtoiMfofRG0LT%2fcnErk04R3qsGed0pVALo%3d

s001.radikal.ru/i194/1305/4f/17a58c2353bd.jpg
На второй ссылке разводка популярного цапа на 1853, там бид обведен красным кружком и обозначен fb

Там кстати земля разведена не очень удачно
avatar
А, ну ферритовая бусина. Это я знаю.

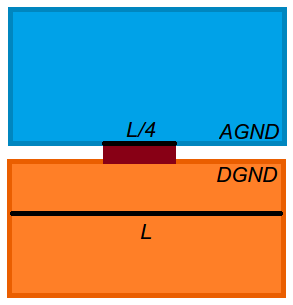

По поводу земли: если я правильно Вас понял — «лучше соединить земляные полигоны напрямую где-то на одну четветь всей длины», то надо сделать примерно так?

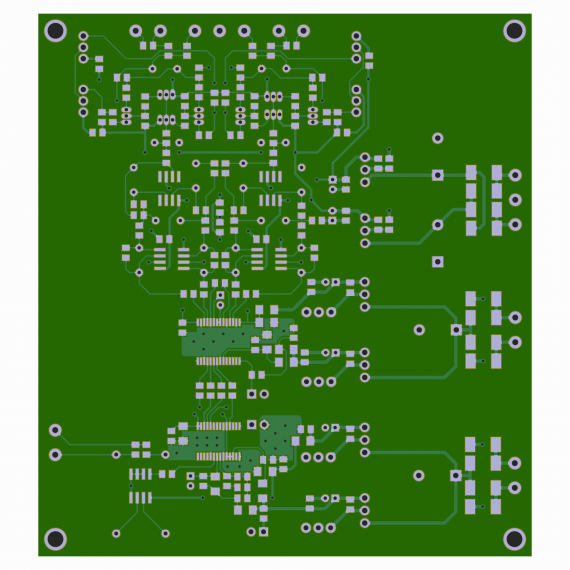

Трассировкой ЦАПа я уже занимался однажды. Много было советов и много нового узнал и словил много шишек из-за своего недогляда :) Если интересно:
