Сверлилка-самоделка

Блог им. webkirov
Ввиду того, что двухстронние платы требуют перпендикулярного сверления, мне очень был нужен станок/приспособа для вертикального сверления. Хороших стоек для ручной электродрели у нас в городе не купить, а полноценный станок дорог и громоздок, поэтому проблема никак не решалась, пока я не увидел одно сообщение на форуме. Я благодарен человеку, подавшему мне идею конструктива приспособы, а то до этого я долго думал как бы извратиться. И понеслась…

Все началось с того, что я подумал: «Куплю алюминиевую палку, да быстренько сварганю станочек для сверления». Скоро сказка сказывается, да не скоро дело делается. В итоге ушел месяц на изготовление.






Составляющие: мебельные направляющие для ящиков Boyard усиленные; алюминиевый профиль 2000х20х1,5; болты и винты М5; оцинкованный профиль 60х27; хомуты 50-70 и 80-100; электродрель Herz HZ-ID10V; вагон времени.

8 комментариев

avatar
А под сверлом неплохо бы сделать отверстие, куда будет входить сверло. Иначе можно поломать стекло. А так — крутая конструкция. Отлично!
avatar
Стекло не приделано, просто оно служит ровной поверхность(деревянный стол от жизни тяжелой прогнулся). Маленькие сверла до стекла не дотянутся.
avatar

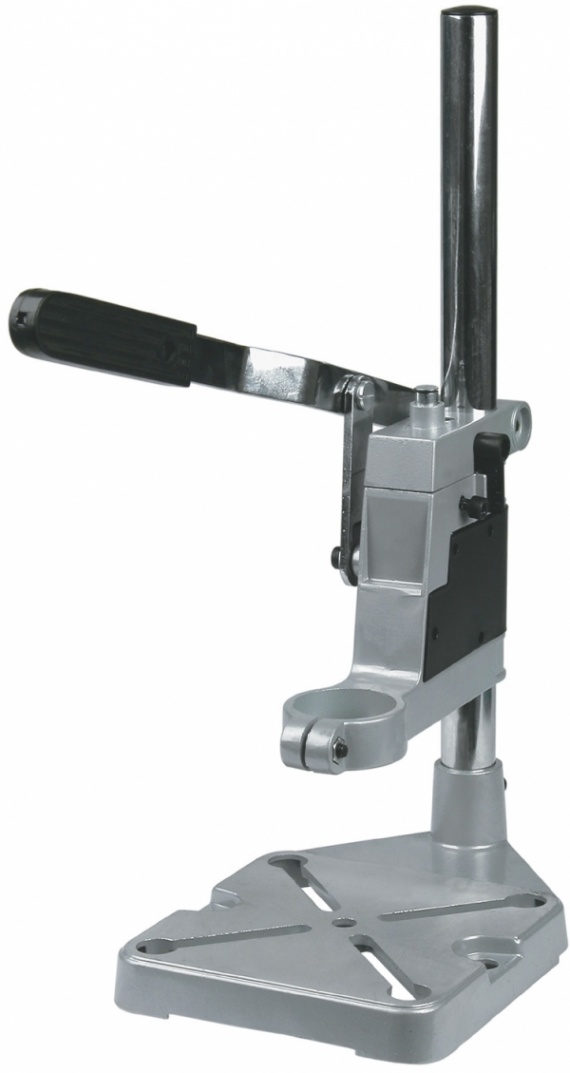

Я боюсь, что такой станок скрутит в калачик, если попробовать посверлить на нем большим диаметром. Собственно, на него столько металла ушло, что его себестоимость стала примерно равна готовой китайской приспособе, типа такой

Спойлер
avatar
Конечно скрутит. Большим диаметром я не собираюсь сверлить. Не знаю, мне так повезло или все китайские дрели могут зажимать в патрон маленькие сверла, но конкретно эта электродрель зажимает даже 0,5мм в патроне без всяких ухищрений.

А по себестоимости, так палка трубы квадратной алюминиевой 2 метра стоит 167 руб., 4 направляющих мебельных = 198 руб, плюс всякие болты да хомуты еще рублей 50-100, в итоге 400-500 руб. Самая дешевая китайская приспособа стоит ~900 руб. и у нее такие люфты что ппц. Я же ходил по магазинам, хотел купить китайскую приспособу, но у нас один шлак продают. Можно было вообще взять сверлильный станок типа этого так он же здоровый по габаритам и за такие деньги качественным быть не может.
avatar
С патроном повезло, стандартные от 1.5 мм обычно.
Китайский люфтит сильно, но это не влияет на сверление по предварительно накерненным точкам, ну конечно если речь не идет о сверлах 0,5 мм ))) У нас приспособа стоит около 20 баксов.
Но лучше взять пусть и дешевый но полноценный станок, типа как по ссылке (только проверить люфт). Всяко намного удобнее будет с ним работать и для несложных работ подойдет. Если речь конкретно о сверлении плат, то есть специальные маленькие станочки, бывают тоже китайские занедорого. Ну или самому собрать, но именно маленький станочек с маленьким моторчиком и цанговыми патронами для 0,3-1,5мм сверел.
Ну а так ниче приспособа, выглядит зачетно )))
avatar
конструкция хоть нифига не еффективная, зато еффектно выглядит ;)
avatar
Наверно лёгкая и позволяет зажимать любые дрели в этом и заключается её эффективность.
avatar
китайские приспособы в кирове были, и пожосче чем на картинке. Но все равно туфта мне показалась. Лучше станочек. Еще была мысль попробовать фрезер, но не срослось что то…
