Намотка GDT для SimpleTesla

SimpleTesla

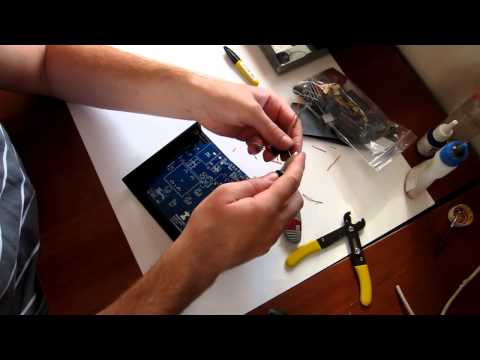

Первое, что нужно сделать при сборке SimpleTesla — намотать трансформатор управления затворами. Делается это вот так:




Трансформатор повышающий: 1:2, мотается скрученными вместе проводами от сетевой витой пары. Всего нужно намотать 4ре витка.

После намотки, один из концов провода нужно назначить началом обмотки. Начало очень удобно отметить маркером.

Дальше нужно соединить провода, как указано на картинке (серый цвет обозначает все провода в цвет которых входит белый, соединенные вместе), на картинке начало обмоток обозначено точками:

GDT SimpleTesla

Ну и несколько фотографий готового GDT (начало обмоток обозначено черными малозаметными точками на плате):







Удачной вам намотки :)
