Предисловие

Когда мы разрабатывали SimpleTesla2, нам казалось логичным сделать её небольшой и настольной. Однако как оказалось, большинство пользователей наоборот, пытались подключить к ней максимально большую катушку и выжимать все возможное, дабы использовать трансформатор в концертных целях.

Кроме этого, не раз возникали вопросы о надёжности и времени работы ST2, так что…
Мы сели за разработку новой катушечки и спустя время наконец можем о ней рассказать. Поехали!



Вступление

SimpleTesla3 – это музыкальный трансформатор Теслы, отличающийся продвинутым функционалом и надёжностью.
В ST3 имеется Bluetooth прерыватель, что позволяет управлять катушкой с любого Android-устройства без проводов.
Кроме этого имеется защита по температуре, по току, а так же защиты от пробоев на первичку и зависания управляющего контроллера. Поломать её теперь гораздо сложнее. Однако главное нововведение – это конечно же конструктив и изменение форм-фактора. ST3 стала больше и вполне годится для использования на концертах, в музеях, на выставках, и т.д.

Особенности


Аппаратная часть:

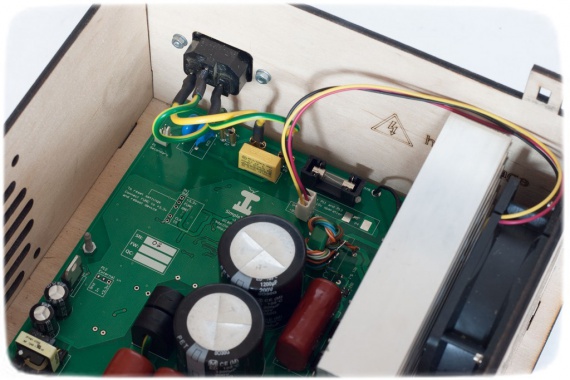

В ST3 как и прежде отдано предпочтение одноплатной конструкции, компактно объединяющей всё необходимое для работы:

• Процессорную и радиочасть;
• Драйвера затворов и GDT;
• IGBT полумост;
• Сетевой фильтр и выпрямитель;
• Конденсаторы MMC;
• Трансформаторы обратной связи и токовой защиты;
• Модуль OCD;
• Температурные датчики и вентилятор;
• Модуль оптического приёмника;
• Импульсный блок питания цифровой части.

Так же была изменена разводка, дабы подогнать плату под новый корпус, увеличить зазоры между высоковольтными узлами и сделать хорошее охлаждение. Схемку ST3 можно посмотреть тут.



Программные возможности
ST в отличии от других катушек построена не на железной логике, она управляется программно, благодаря бортовому микроконтроллеру.
Это позволило не только разместить продвинутый прерыватель прямо на плате, но ещё и контролировать аппаратные узлы конструкции.

Режимы работы:
  • Режим burst-mode прерывателя
  • Режим MIDI прерывателя
  • Режим измерения температур

Возможности MIDI прерывателя:
  • Приём MIDI данных через оптоприёмник или Bluetooth
  • Регулировка громкости воспроизведения MIDI
  • Отображение линейки времени и контроль ползунка воспроизведения трека
  • Эффекты ADSR, LFO и Portamento

Ограничительные настройки:
  • Порог срабатывания OCD
  • Максимальная ширина импульса
  • Предельная частота импульсов
  • Степень затухания импульсов у частоты среза

Управляющее приложение
На данный момент имеется полноценная управляющая программа для платформы Android, что позволит управлять установкой с большинства современных смартфонов и планшетов.
Подробному описанию программы была посвящена отдельная статейка: Управляющая программа SimpleTesla



Последнюю версию можно загрузить прямо с телефона через Google Play, он же Android Market.

Физическая конструкция
Хотя ST3 и имеет множество аппаратных/программных нововведений, основным её отличием от ST2 является простота сборки и запуска. Благодаря идущим в комплекте деталям корпуса, готовым обмоткам и тороиду собрать ST3 теперь не займёт и получаса.



Дабы конструкция получилась технологичной и не дорогой в производстве – были использованы максимально распространённые материалы. Детали корпуса изготавливаются лазерной резкой по дереву, оно гораздо дешевле пластика и смотрится отлично.

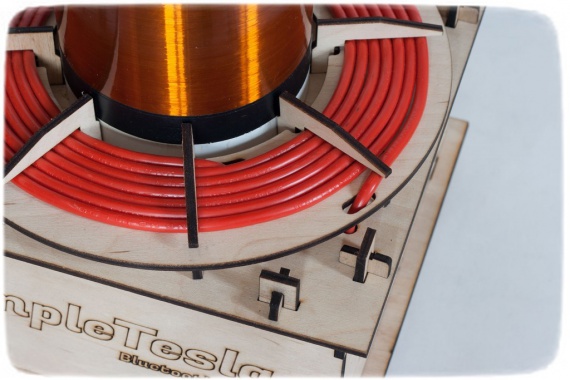

Первичная обмотка изготовлена из стандартного провода сечением 6 мм2, накрученного спиралью вокруг специального держателя, вторичка мотается на стандартной 10 см воздуховодной трубе, а тороид изготавливается из 80 мм гофры.

Лазерная резка так же позволила создать намоточный станок для автоматизации изготовления вторичек.
Подробности этого процесса вы можете посмотреть вот здесь.

Заключение

Что-же, в заключении было бы не плохо взглянуть, как всё это работает. Вот подборка видео на тему ST3:

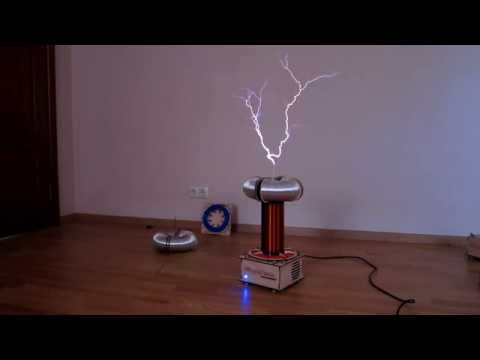

Представляшка, а так же демонстрация работы:

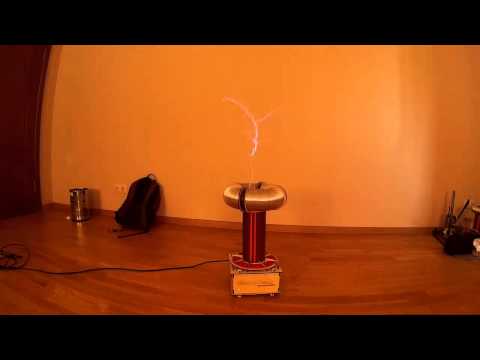

Тестирование при длительной работе, проверка надёжности:

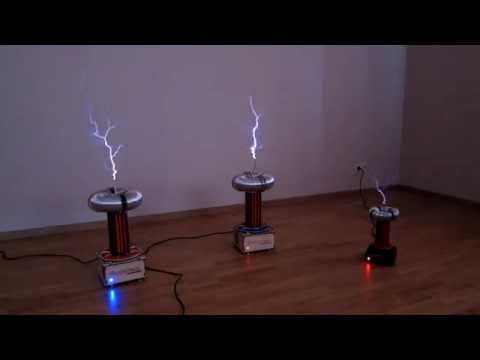

Мультикатушечное воспроизведение.
В данный момент фича на стадии исследования, однако пощупать уже можно тут.



Что-же, надеюсь вам понравилась новая катушечка.
Обсуждение и новые идеи как всегда, на страничках форума.

Купить
Купить катушку можно в нашем магазине — simpletesla.ru/

Покупая ST3 человек должен быть согласен со следующими пунктами:

• Трансформатор Тесла – сложное и опасное устройство. Покупатель несет ответственность за последствия, связанные с его эксплуатацией, включая материальные потери или вред здоровью;
• Контроллер ST не сертифицирован в соответствии с нормами содержания вредных веществ, радиочастотного излучения, и т.п. За сертификацию и применение контроллера ответственен покупатель;
• В случае международной пересылки, покупатель ответственен за таможенное оформление посылки;
• Покупатели сами несут ответственность за выбор и использование драйвера. Гарантия не предоставляется;
• Покупка драйвера не означает предоставление консультаций (особенно, личных), связанных с его использованием.
